ליבת המאמר: בחירת מתאיםצימוד אלסטיהוא תהליך קבלת החלטות הנדסי-שיטתי, המשפיע ישירות על הביצועים, האמינות וחיי מערכת ההילוכים. מאמר זה מספק מתודולוגיית בחירה מעשית-לשלב-לטיפול בנקודות הכאב האמיתיות-מהנדסים.
一,נתח את תרחיש היישום
זהו הבסיס של תהליך הבחירה וקובע את הכיוון של כל בחירת הפרמטרים הבאים.
• מהם התקני הנהיגה והמונעים?
o לדוגמא: מנוע סרוו + בורג כדורי, מנוע קונבנציונלי + משאבה, מנוע + גנרטור וכו'. למכשירים שונים יש דרישות שונות לדיוק וגמישות ההעברה.
• מהן הדרישות הספציפיות לתרחיש היישום?
o מיקום-בדיוק גבוה (לדוגמה, כלי מכונות, רובוטיקה): דורש אפס נגיעה וקשיחות פיתול גבוהה.
o עומסים כבדים ועומסי פגיעה (למשל, מגרסה, מדחסים): דורש גמישות גבוהה, קיבולת מומנט גבוהה ושיכוך רעידות טוב.
o סביבות קשות (למשל, טמפרטורות גבוהות, שמן, אבק): דורש חומרי צימוד בעלי עמידות בפני קורוזיה וטמפרטורות מתאימות.
o נדרש בידוד חשמלי: מונע מזרם הפיר לשתות את המסבים.
2, קבע פרמטרים טכניים מרכזיים
המר את תנאי ההפעלה הללו לפרמטרים טכניים הניתנים לכימות.
1. מומנט: זהו הפרמטר הקריטי ביותר.
o מומנט מדורג (T_n): המומנט הנדרש בפעולה רציפה רגילה. T_n=9550 * P / n (כאשר P הוא הספק ב-kW; n הוא מהירות ב-r/min).
o מומנט מרבי (T_max): שיא המומנט שעלול להתרחש במערכת (כגון במהלך הפעלה, בלימה או חסימה פתאומית). בעת בחירת צימוד, ודא שהמומנט המרבי המותר של הצימוד חורג משיא המומנט של המערכת.
o מקדם בטיחות: בהתבסס על יציבות העומס (עומס קבוע, הלם בינוני או הלם כבד), בחר מקדם בטיחות (בדרך כלל 1.5-3.0). הכפל את המומנט הנקוב במקדם הבטיחות כדי לבחור דגם ראשוני.
2. מהירות:
o המהירות המקסימלית המותרת של הצימוד חייבת להיות גבוהה ממהירות הפעולה המרבית בפועל של המערכת. יישומים מהירים-(כגון צנטריפוגות וצנטריפוגות-גבוהות) דורשים צימודים בעלי דיוק איזון דינמי גבוה (כגון דיאפרגמה או מפוח). 3. שקע וגודל פיר:
o למדוד את הקוטר של הכונן והפירים המונעים (למשל, 14 מ"מ, 20 מ"מ, 38 מ"מ וכו') ואת מפרטי המפתח הנדרשים (תקני GB, DIN, ISO).
o שקול את מגבלות שטח ההתקנה וקבע אם הקוטר החיצוני והאורך המרביים של הצימוד מקובלים.
3, הערכת יכולות פיצוי לאי-התאמה (התאמה לתנאי-עולם אמיתיים)
כל התקנה תחווה חוסר יישור, ותפקיד הליבה של צימוד גמיש הוא לפצות על חוסר יישור אלו.
• חוסר יישור מקביל: קווי המרכז של שני פירים מקבילים אך אינם מיושרים.
• חוסר יישור זוויתי: קווי המרכז של שני פירים מצטלבים בזווית.
• חוסר יישור צירי: תנועה של הציר לאורך קו האמצע שלו.
• בחירה: בהתבסס על חוסר היישור המשוער או הנמדד, בחר צימוד עם יכולות פיצוי מספיקות. לדוגמה, צימודי פריחת השזיף והכוכבים מציעים יכולות פיצוי טובות יותר, בעוד שצמדי דיאפרגמה טובים יותר בפיצוי על חוסר יישור זוויתי ורדיאלי ובעלי יכולות פיצוי חזקות לעקירה צירית.
4, בחר סוג צימוד
בהתבסס על ניתוח שלוש הנקודות הקודמות, זהה בתחילה סוג מתאים. השוואה בין המאפיינים של צימודים אלסטיים נפוצים מוצגת להלן:

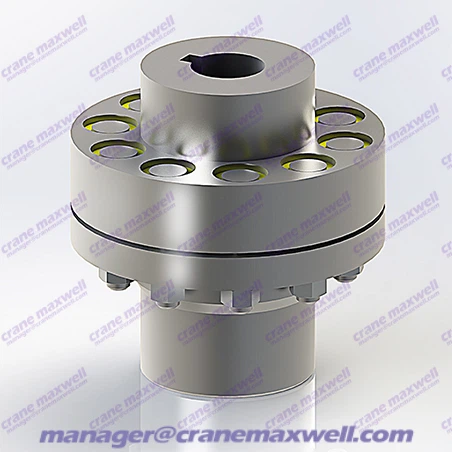

| סוּג | יתרונות | חסרונות | יישומים אופייניים |
| צימוד פריחת השזיף | שיכוך רעידות טוב | יכולת פיצוי בינונית | כוננים כלליים, כגון משאבות מים ומאווררים |
| צימוד כוכבים | אפס גב (עומס מראש), קשיחות מומנט גבוהה, חיים ארוכים | יכולת הפיצוי מעט נמוכה מזו של סוג פריחת השזיף | מערכת סרוו, מנוע צעד |
| צימוד פינים אלסטי | מבנה פשוט ומחיר נמוך | יכולת הפיצוי קטנה, והשרוול האלסטי קל ללבישה ויש להחליף אותו | מהירות נמוכה, העברת עומס קל |
| צימוד דיאפרגמה | קשיחות פיתול גבוהה, עמידות בטמפרטורה גבוהה, ללא תחזוקה- | כוחות תגובה נוספים נוצרים בעת פיצוי על סטיות זוויתיות ורדיאליות | מהירות גבוהה ודיוק גבוה, כגון מכונות טורבו וציר כלי מכונות |
תקציר: רשימת עיון מהירה לבחירת דגם
1. זהה את הציוד: האם זה מנוע סרוו או מאוורר או משאבה סטנדרטיים?
2. חשב מומנט: חשב את המומנטים הנקובים והשיא, החיוניים לבחירת הדגם.
3. מהירות מדורגת: האם מהירות הפעולה גבוהה?
4. למדוד קוטר פיר: מהם קוטרי הפיר של המנוע והציוד?
5. הערכה לא נכונה: עד כמה ההתקנה מיושרת? מהו חוסר ההתאמה הצפוי?
6. בחר סוג:
o High Precision, Zero Backlash ->דיאפרגמה, מפוח
o General Precision, Good Cushioning ->פריחת השזיף, כוכב
o Heavy Load, High Impact ->צמיג, קנה-כבד
7. בצע כיול: לבסוף, הקפד לוודא שכל דרישות המומנט, המהירות והמקום מתקיימות.
