LX Pin Bush Coupling



צימוד הסיכה הוא צימוד גמיש עם תותב גומי כחומר חיץ הליבה. שני חצאי הצימוד מחוברים על ידי פינים ותותבי גומי כדי להשיג העברת מומנט ולספוג רעידות ופגיעה.



מידע בסיסי

למידע נוסף

עקרון עבודה



העברת מומנט

מומנט מועבר דרך חצי אוגן הצימוד אל הפין, אשר לאחר מכן מוחזק על ידי העיוות של שיח הפין לפני שהוא מועבר לחצי הצימוד השני, ומשיג העברת כוח.



פיצוי על חוסר התאמה

• תזוזה רדיאלית: העיוות של שיח הסיכה האלסטי מאפשר כמות מסוימת של חוסר יישור בין שני מרכזי הציר.

• תזוזה זוויתית: העיוות האלסטי ההטיה של הסיכה מתאים לחוסר יישור זוויתי בין שני הצירים (בדרך כלל פחות או שווה למעלה אחת).

• תזוזה צירית: הדחיסה/הרחבה של האלמנט האלסטי סופגת כמויות קטנות של תזוזה צירית.



שיכוך רעידות

שיח הסיכה סופג אנרגיית רטט ופגיעה באמצעות דפורמציה, הפחתת נזקי רעש ועייפות במערכת ההילוכים.







צימוד שיח פינים יתרונות



אפקט חציצה של סיכות אלסטיות:אחד היתרונות העיקריים של צימוד שיח פינים LX הוא הפינים האלסטיים שלו. סיכות אלו עשויות לרוב מחומרים אלסטיים כגון ניילון. במהלך פעולת הציוד, כאשר יש תזוזה, רטט או פגיעה בין הציר המניע לבין הציר המונע, הפינים האלסטיים יכולים להיות מעוותים בצורה אלסטית. לדוגמה, במהלך ההתנעה והעצירה של המדחס המונע-, יווצר עומס פגיעה מסוים. הפינים האלסטיים יכולים למעשה לחסן את ההשפעות הללו, להגן על הציוד המחובר ולהפחית את הסיכון לנזק לציוד.



עלות חומר נמוכה:צימוד שיח הפינים עשוי בדרך כלל מחומרים זולים יחסית כמו ניילון. בהשוואה לכמה צימודים המשתמשים בסגסוגות מיוחדות או בחומרים אלסטיים בעלי ביצועים גבוהים, עלות החומר נמוכה יותר. זה גורם לצימוד יתרונות כלכליים מסוימים בייצור תעשייתי בקנה מידה- גדול או בפרויקטים שרגישים יותר לעלות-.

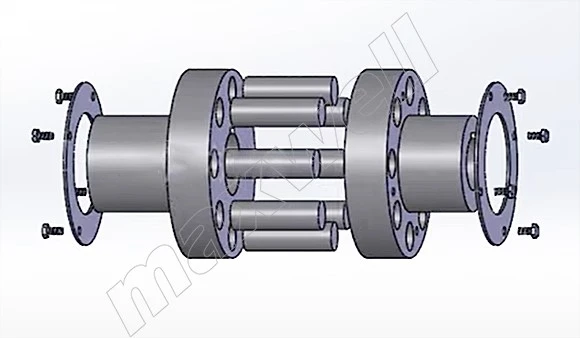

צימוד שיח פינים צִיוּר





פרמטרים טכניים



צימוד שיח פינים LXLXZ
דֶגֶם		מומנט נורמלי Tn N.m	קוטר חור פיר	אורך חור פיר		D	S	D0	B	מסה ק"ג
				Y,J.J,Z
LX	LXZ		d1,d2,dz	LX	LXZ					LX	LXZ
LX1	-	250	12-24	27-52	--	90	2.5	--	--	2	-
LX2	LXZ1	560	20-35	38-82	38-82	120	2.5	200	85	5	11
LX3	LXZ2/LXZ3	1250	30-48	60-112	60-112	160	2.5	200/315	85/132	8	14/25
LX4	LXZ4/LXZ5	2500	40-63	84-142	84-142	195	3	315/400	132/168	22	40/59
LX5	LXZ6/LXZ7	3150	50-75	107-142	84-142	220	3	400/500	168/210	30	69/91
LX6	LXZ8/LXZ9	6300	60-85	107-172	107-172	280	4	400/500	168/210	53	88/113
LX7	LXZ10/LXZ11	11200	70-110	107-212	107-212	320	4	500/630	210/265	98	156/189
LX8	LXZ12	16000	80-125	167-212	167-212	360	5	630	265	119	326
LX9	LXZ13	22400	100-140	167-252	167-252	410	5	710	298	197	337
LX10	LXZ14/LXZ15	35500	110-180	167-302	167-302	480	6	710/800	298/335	322	458/804
LX11	-	50000	130-220	202-352	--	540	6	-	-	520	-
LX12	-	80000	160-260	242-410	-	630	7	-	--	714	-
LX13	--	125000	190-300	282-470	--	710	8	-	-	1057	-
LX14	-	180000	240-340	330-350	--	800	8	-	--	1956	-



המוצרים שלנו









יישומים



צימוד שיח פינים LX מתאים לחיבור שני צירים קואקסיאליים במערכות הילוכים מכניות שונות. בשימוש נפוץ במערכות תמסורת-מהירה, מופעלת תכופות, והולכת-אחורה, כגון כלי מכונות, מאווררים, משאבות ותמסורות. טמפרטורת הפעולה היא בדרך כלל -20 מעלות עד +70 מעלות, וטווח המומנט הניתן להעברה הוא 250-180,000 ננומטר.



חשוב לציין שהאלמנט האלסטי (סיכת ניילון) של צימוד שיח פינים LX נתון לכוחות גזירה, וכתוצאה מכך אמינות מוגבלת. לכן, אין להשתמש בו בציוד עם מהירויות נמוכות ועומסים כבדים, זעזועים ורעידות חמורים, חוסר יישור רדיאלי או זוויתי גדול, או דרישות אמינות גבוהות במיוחד (כגון מנגנוני הרמה במנופים ובמפעלי גלגול גדולים). בעת בחירת צימוד, יש לבצע הערכה מקיפה על סמך גורמים כגון עומס הציוד, מהירותו וסביבת הפעולה.



אפשרויות התאמה אישית



בעת הזמנת צימוד לשיח פינים, נדרשים שרטוטים מפורטים כדי להבטיח שהצימוד מותאם בצורה מושלמת לתנאי ההפעלה שלך בפועל. אם שרטוטים אינם זמינים, הצוות הטכני המקצועי שלנו יתאים את הפתרון האופטימלי בהתאם לצרכים הספציפיים שלך ולתנאי ההפעלה בפועל.



קבל הצעת מחיר



Crane Maxwell היא יצרנית מקצועית המתמחה במחקר ופיתוח של צימודים. עם מערכת ייצור שלמה ובקרת איכות קפדנית, היא מספקת פתרונות שידור- גבוהים, אמינים ועמידים ללקוחות ברחבי העולם.



שלח מידע על קוטר, מומנט, מהירות ותנאי הפעלה שלך, ואנו נספק לך בחירה מקצועית והצעת מחיר תוך 12 שעות.
